拉弧式螺柱焊 又叫電弧式螺柱焊 ， 與儲能式螺柱焊 不同，拉弧式螺柱焊沒有向電容充電的過程，而是通過變壓器/整流器降壓后直接放電，其工作原理與普通電焊焊接類似。

由于不需要預充電，電能可以源源不斷地釋放，所以焊接時間長短可以控制，根據設備功率不同，可焊螺柱直徑范圍為3-25mm。

拉弧式螺柱焊的特點

焊接方式與保護方式

根據螺柱直徑不同以及使用場合不同，拉弧式螺柱焊有不同的焊接方式以及保護方式。

焊接方式分為“短周期螺柱焊”和“長周期螺柱焊”。

保護方式分為“無需保護”、“氣體保護”和“瓷環保護”

短周期螺柱焊工藝流程

短周期螺柱焊即焊接時間在5-100毫秒的拉弧式螺柱焊，由于焊接時間較短，所以熔池相對較淺（但比儲能式螺柱焊的熔池深）。

短周期螺柱外形特點

短周期螺柱帶有一圈法蘭，這樣無論在焊接處是否產生氣孔，螺柱的焊接處抗拉強度，始終將大于螺柱自身的強度。 短周期螺柱的外形與儲能螺柱相似，所以也可以用儲能螺柱來進行短周期螺柱焊接 根據設備功率不同，短周期螺柱焊最大可焊M12的螺柱（ARC1550拉弧式螺柱焊機 ，ARC800拉弧式螺柱焊機 短周期可焊至M8） 螺柱直徑在6毫米及以下時，可以不采用任何保護措施。 螺柱直徑在8毫米及以上時，應采用氣體保護，這樣可以避免產生氣孔。

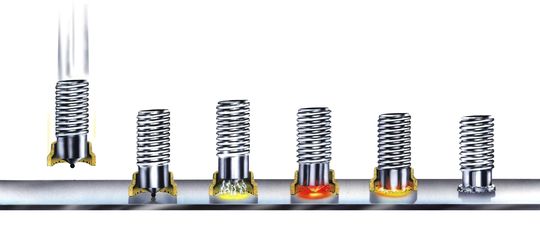

長周期螺柱焊工藝流程

長周期螺柱焊的焊接時間在100毫秒以上，由于焊接時間較長，所以熔池較深，可焊螺柱直徑較大，對板材表面質量要求較低，要求板的厚度較大。

長周期螺柱外形特點

由于長周期螺柱焊本身焊接熔池較深，所以螺柱本身無需法蘭提高焊接強度。 根據螺柱材質不同，低碳鋼螺柱前端需鑲嵌小鋁球用于焊接時的引弧，而不銹鋼螺柱不需要小鋁球。 由于熔池較深，氣體保護對熔池的塑形能力較差，并且較易受到電弧偏吹 影響，所以在焊接M12以上的螺柱時，宜采用瓷環保護焊接。
